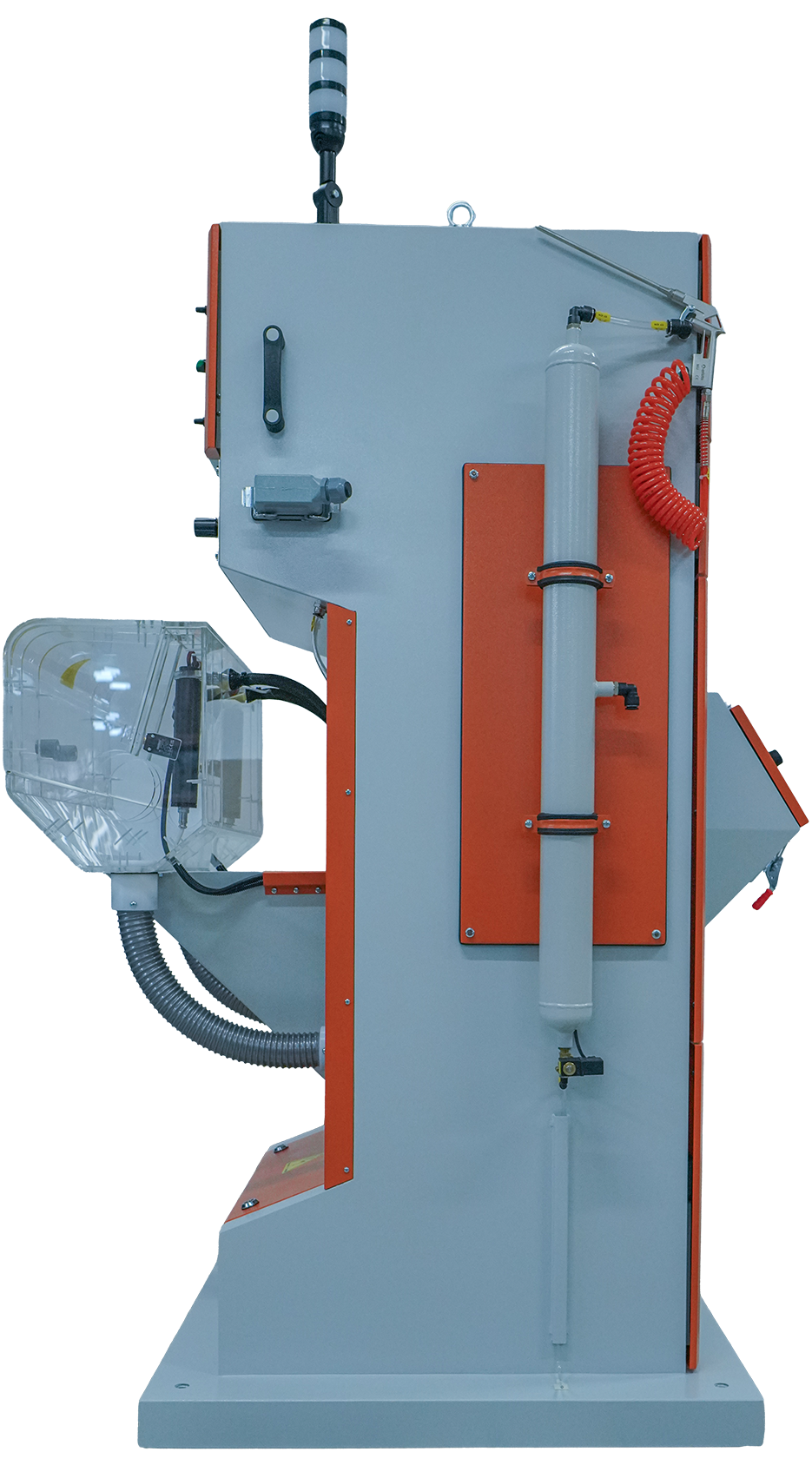

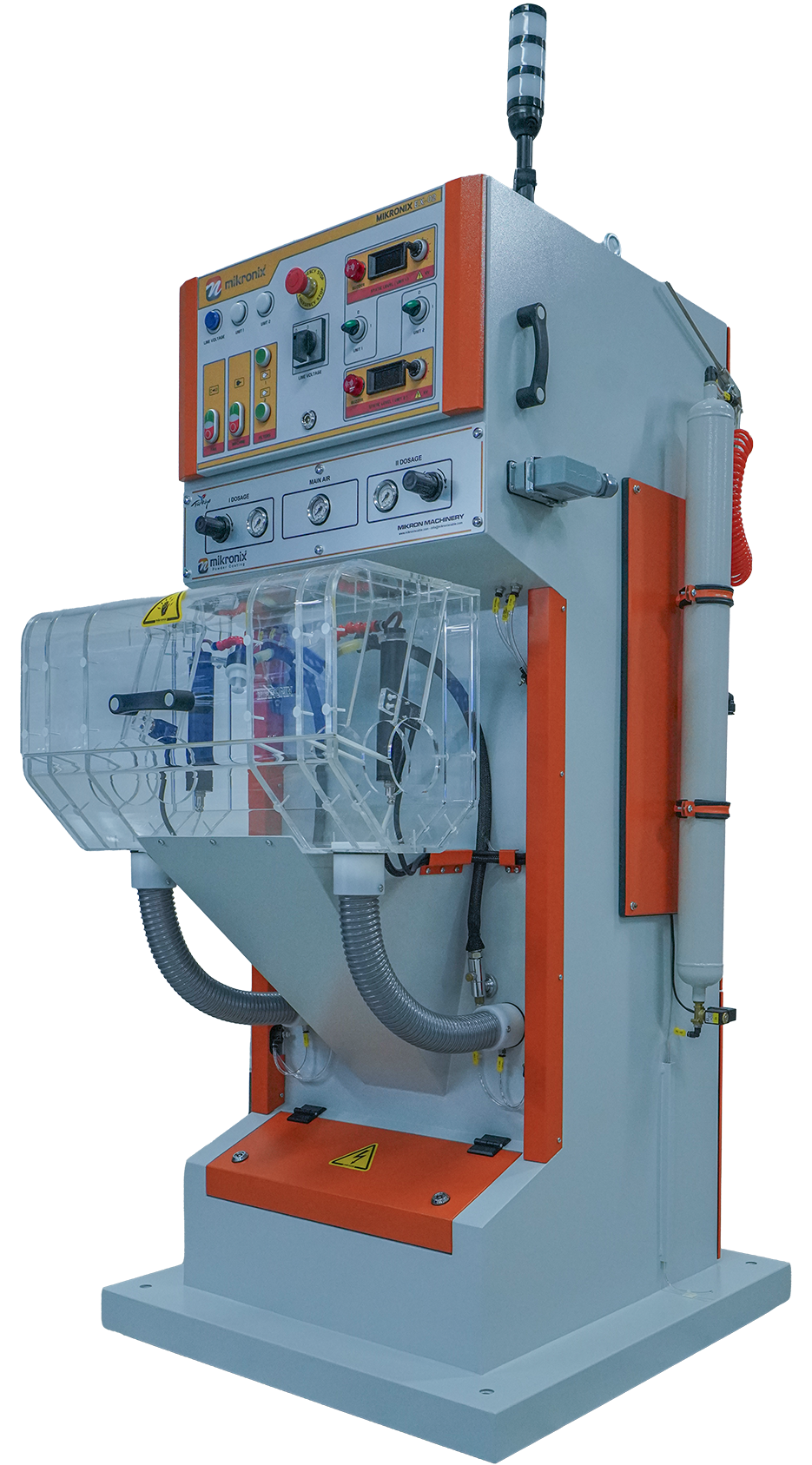

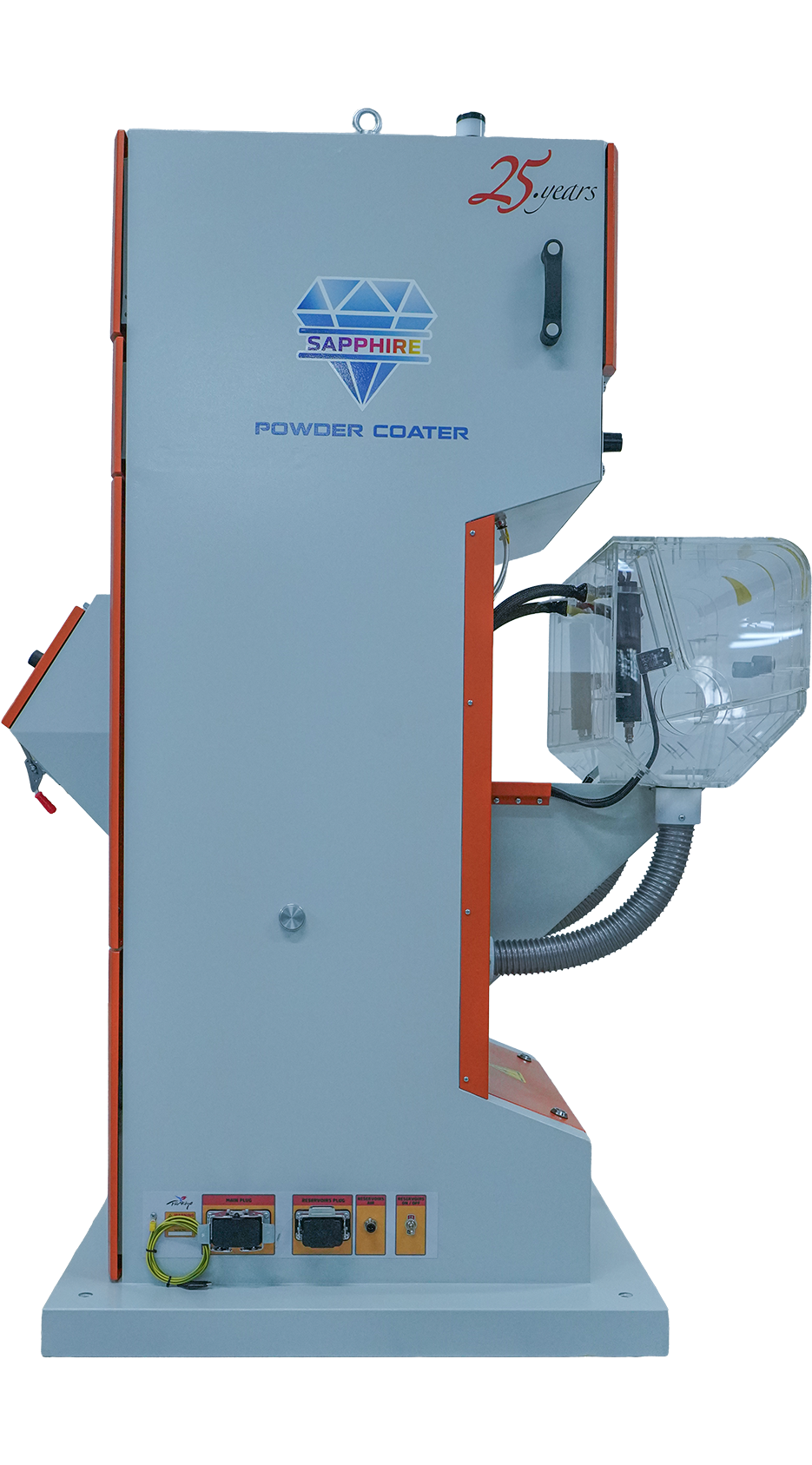

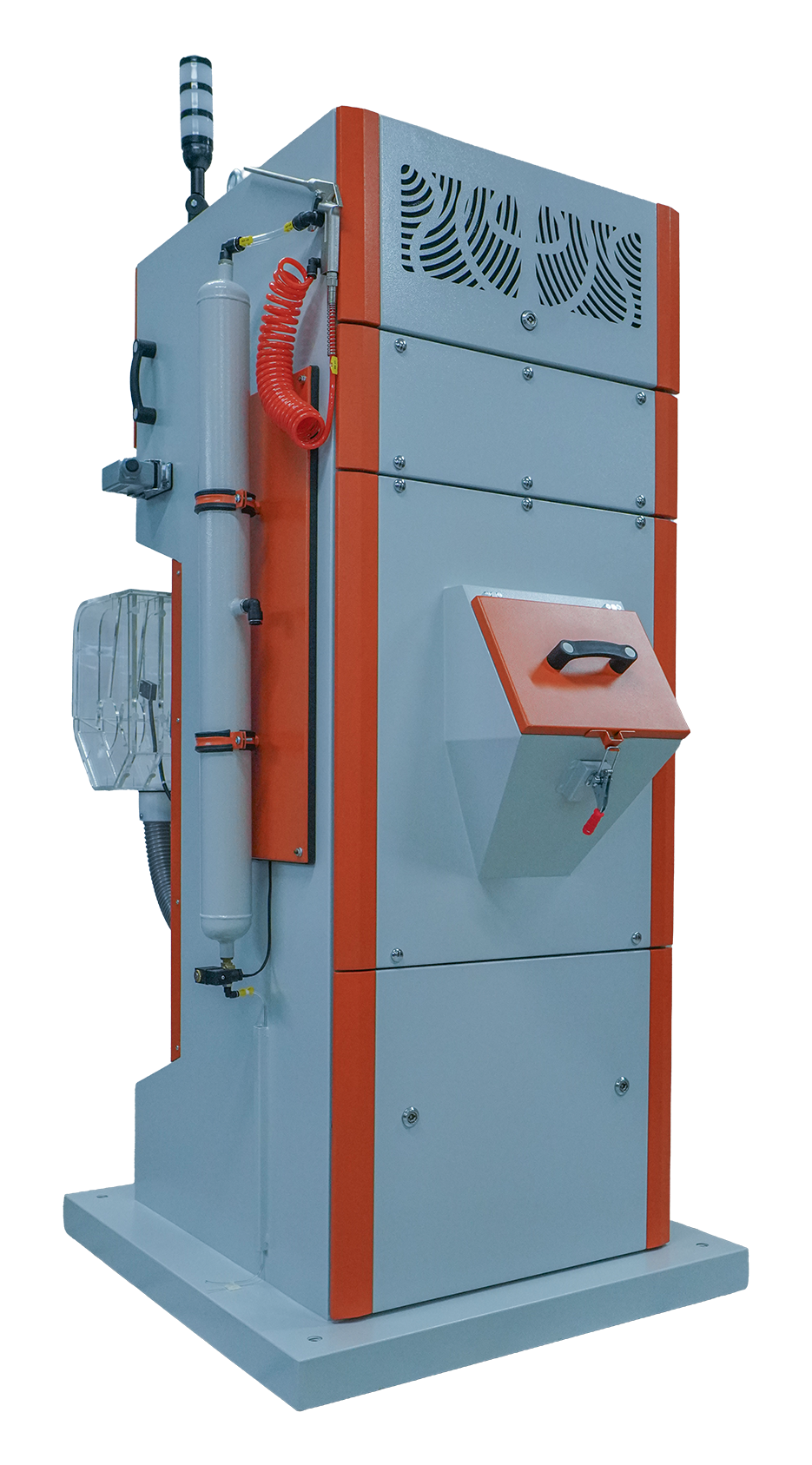

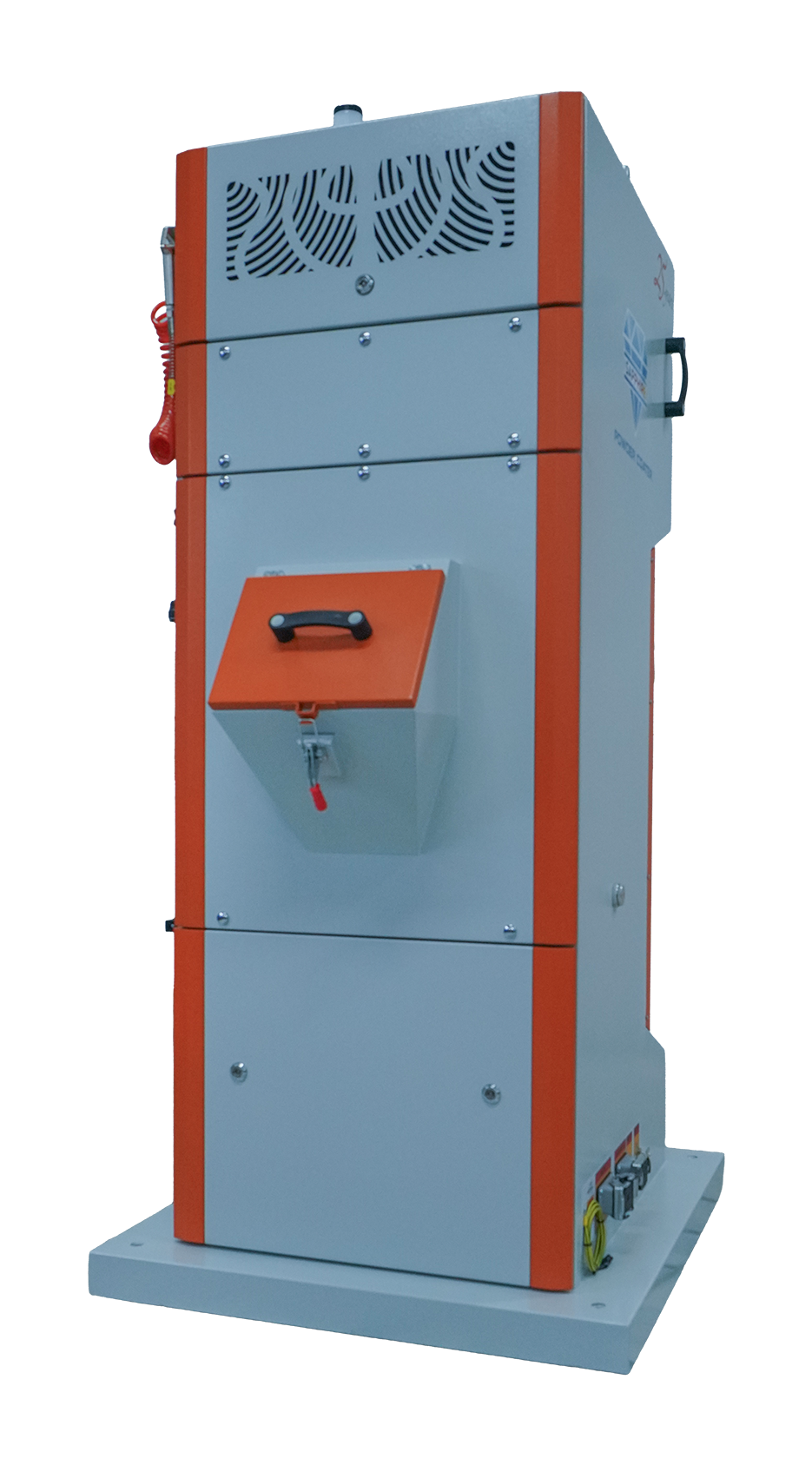

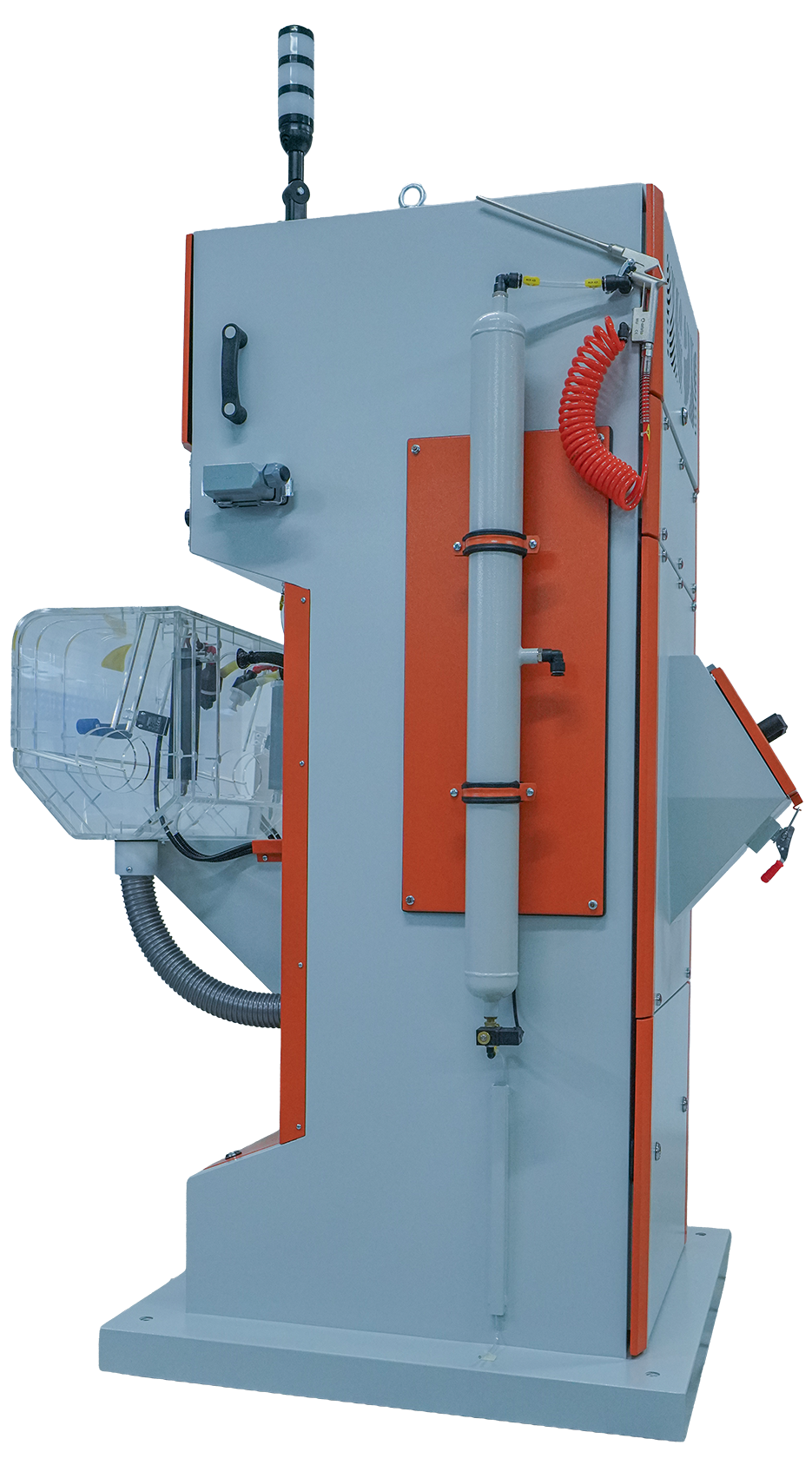

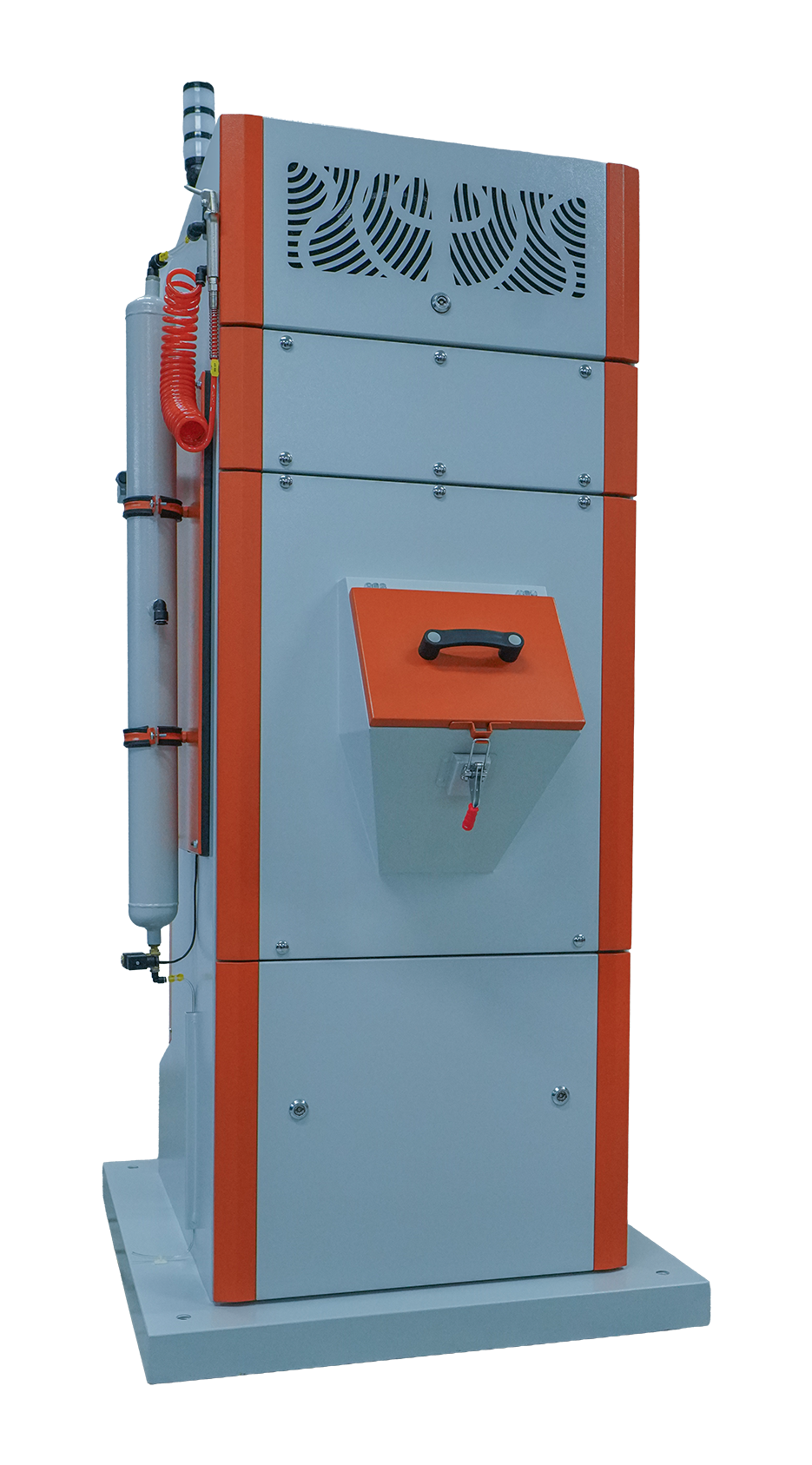

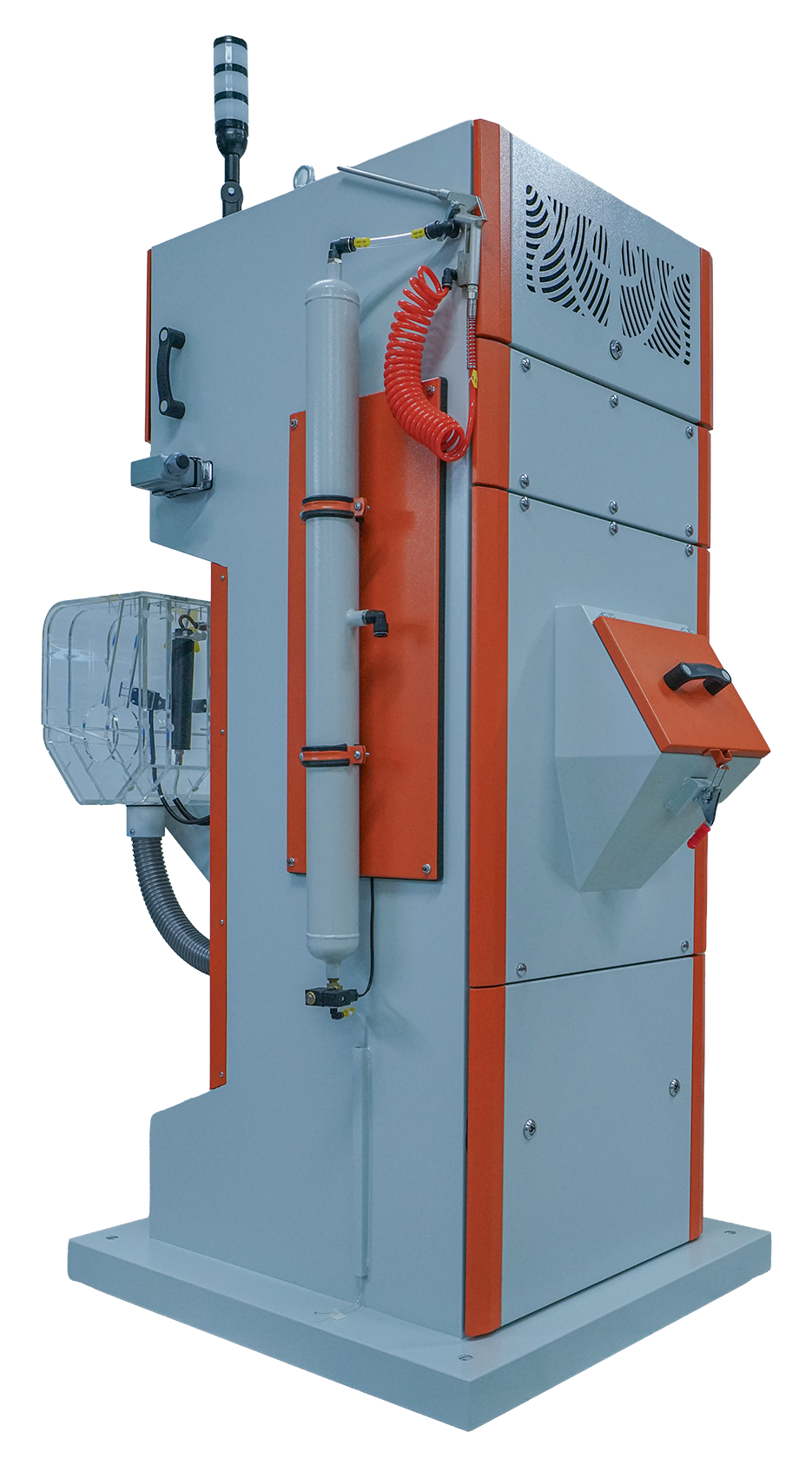

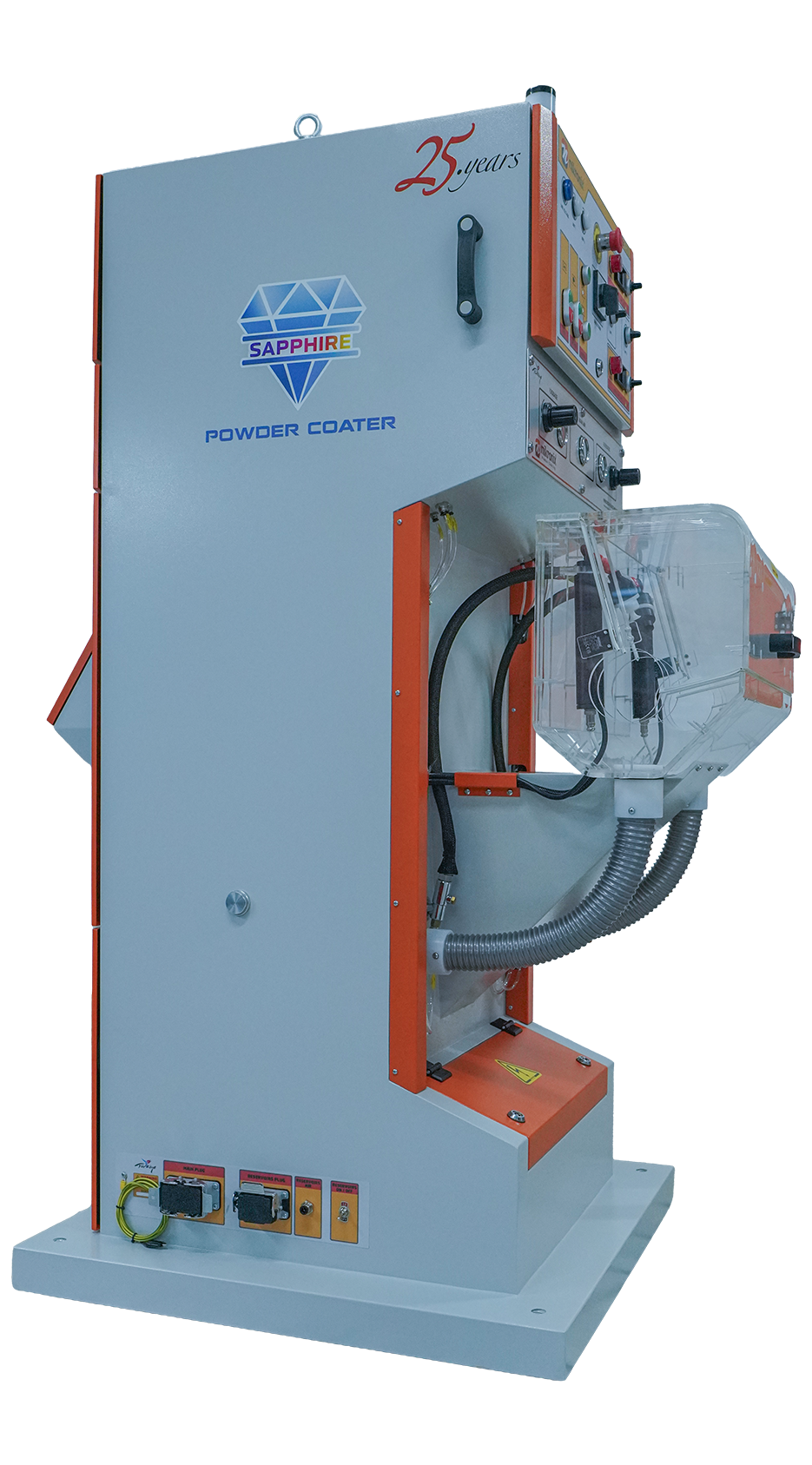

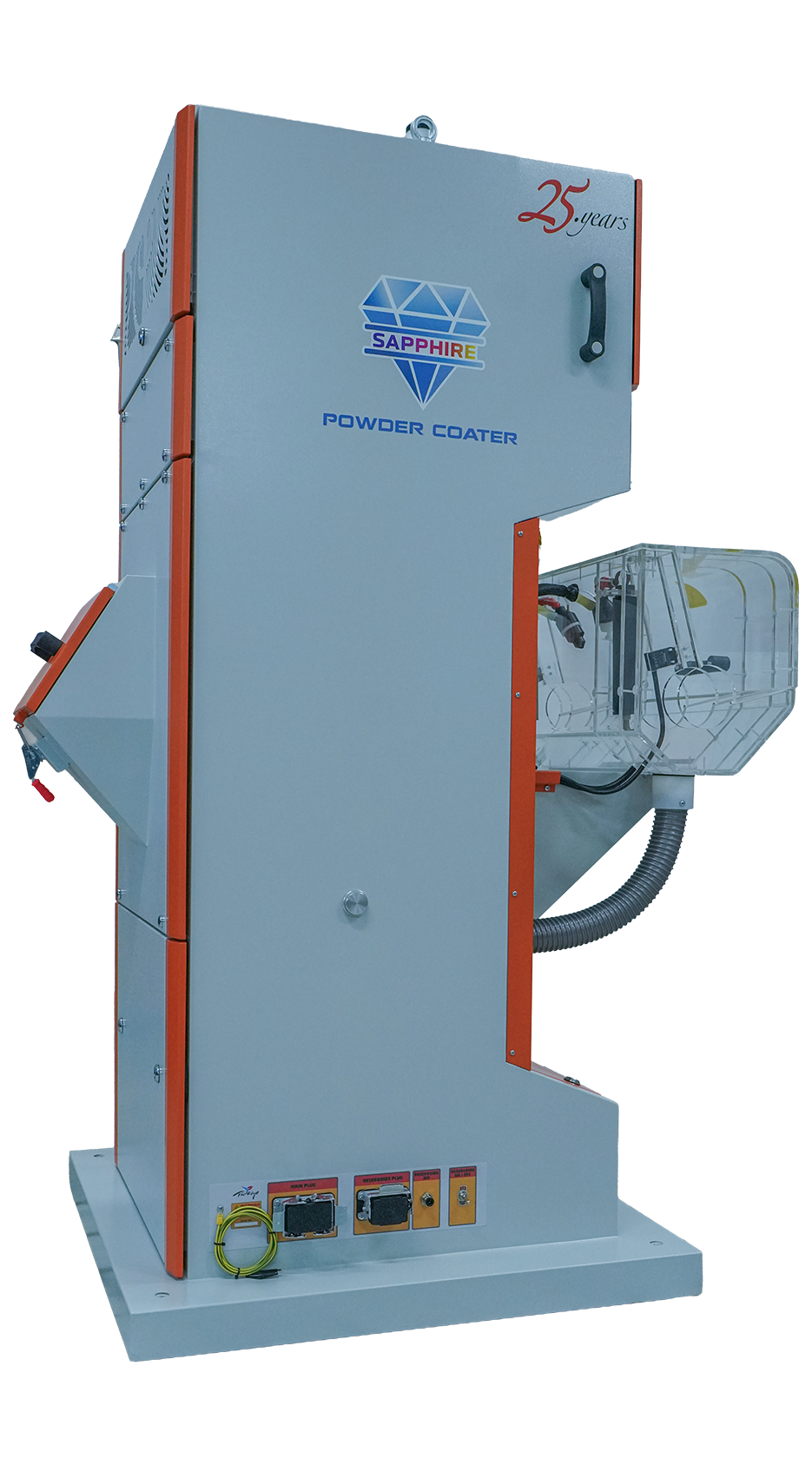

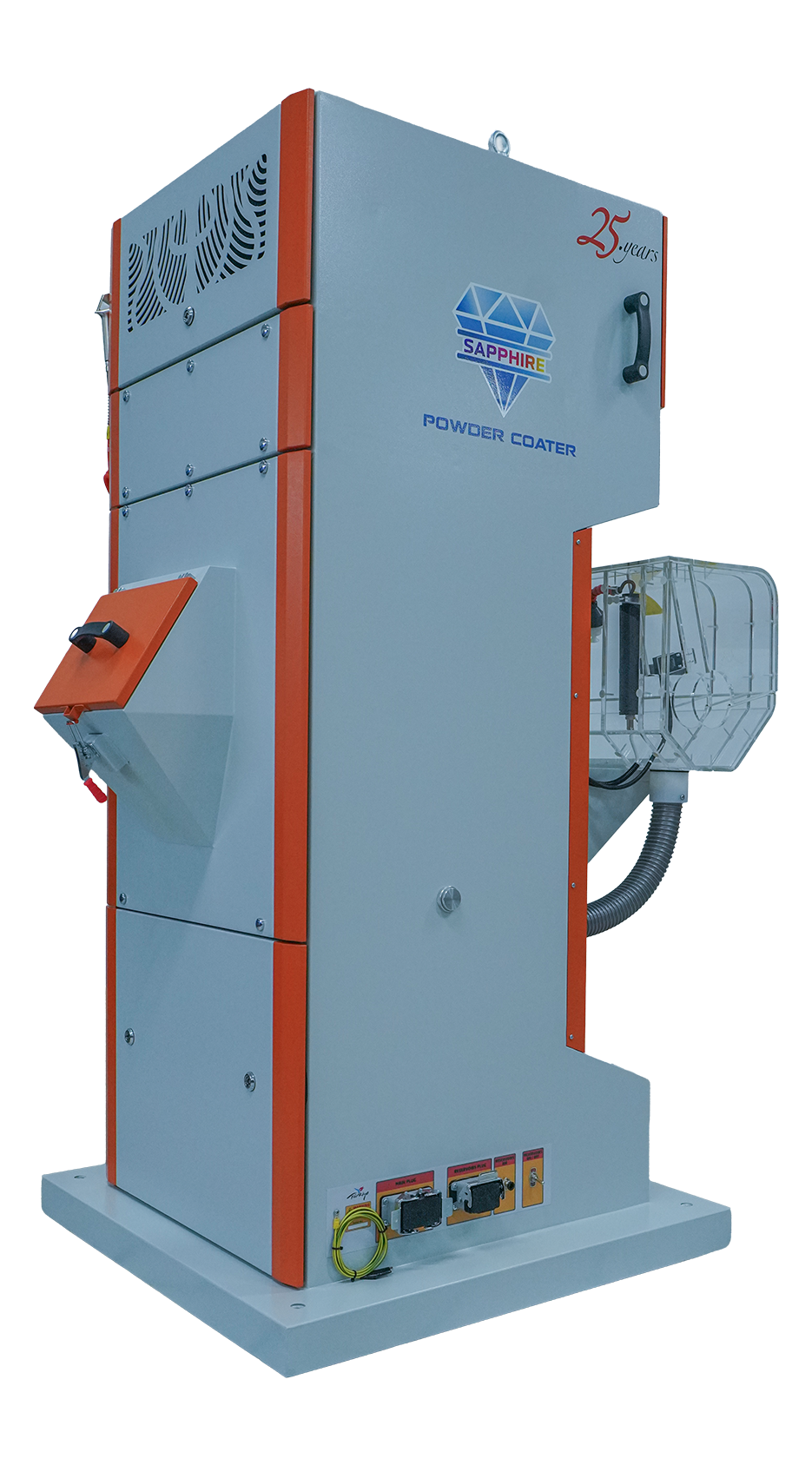

EX-02
SAPPHIRESAPPHIRESAPPHIRE
KALİTENİN STANDARTLAŞMIŞ HALİ
Sade kullanıcı arayüzü ile operatörler için geliştirildi.
Yüksek performans stabilitesi ile 7/24 kesintisiz çalışma imkanı.
Pudra geri dönüşümünde %99’a kadar tasarruf.
Düşük maliyetli sürdürülebilirlik.
Değiştirilebilir 4 yönlendirici başlık ile farklı kablo çap ve tipleri için kaplama imkanı.
Değiştirilebilir nozulları tipleri ile silindirik, elips ve flat kablolar için toz püskürtme seçeneği.
Güçlü pudra yapıştırma imkanı.
Pudra temizleme ünitesi ile nemli pudralar için kurutma ve karıştırma imkanı.
Pudra temizleme ünitesi ile 50 litrelik ekstra pudra kapasitesi.
Otomatik filtre temizleme.
Pudra sızdırmayan iç izolasyon.
Pudra temizleme ünitesi ile Otomatik pudra yükleme.
Elektrostatik kaplama kesilmesi durumunda uyarı veren elektrostatik kontrol sistemi.
Modüler 5mt lik kumanda kontrol paneli ile taşınabilir kontrol yeteneği.
Güçlendirilmiş malzemeler ile parça aşınmalarında uzun süreli dayanım.
Harici toprak hattıyla bağlı oldukları şebekedeki distorsiyondan etkilenmeden çalışma sağlarlar.

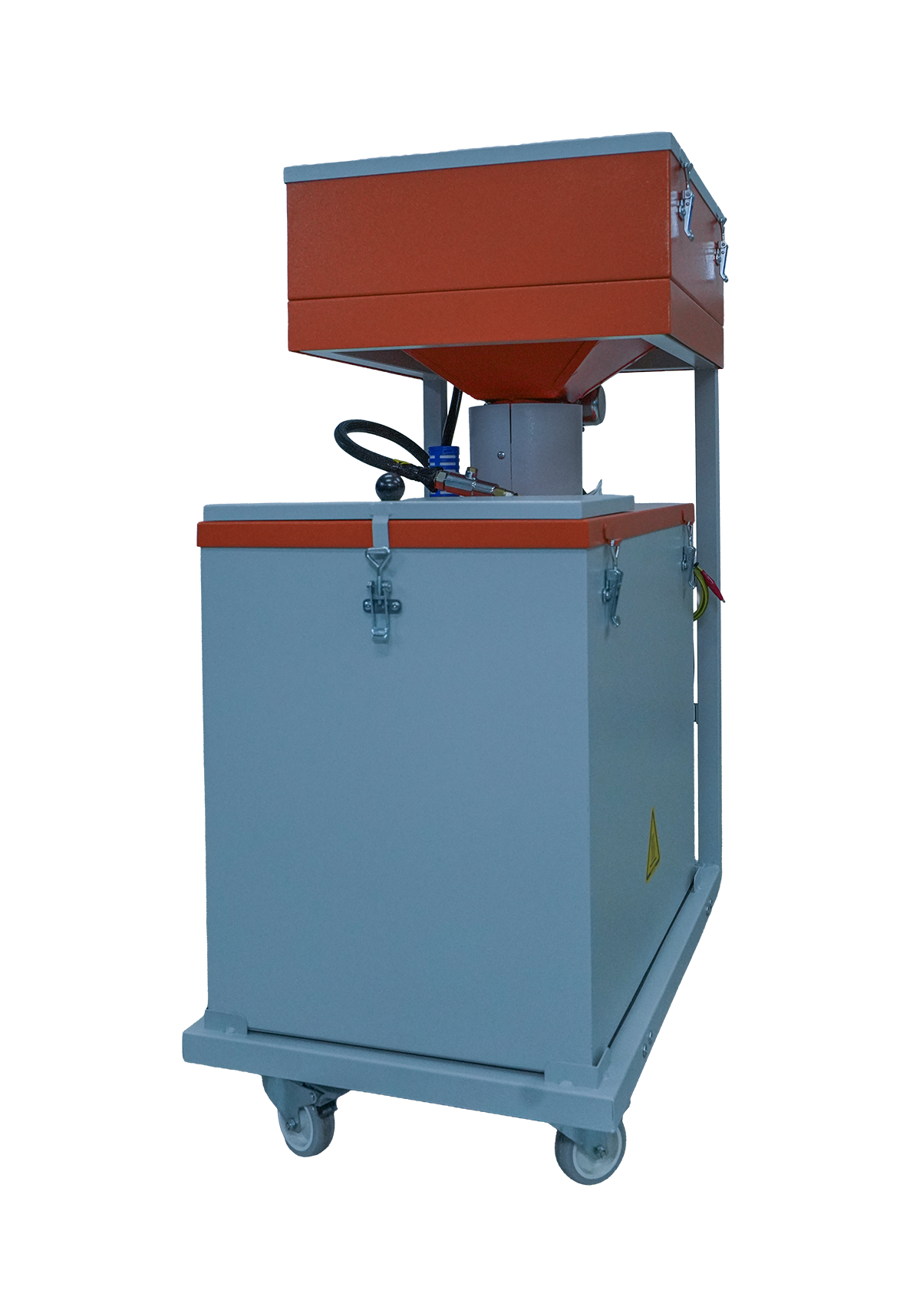

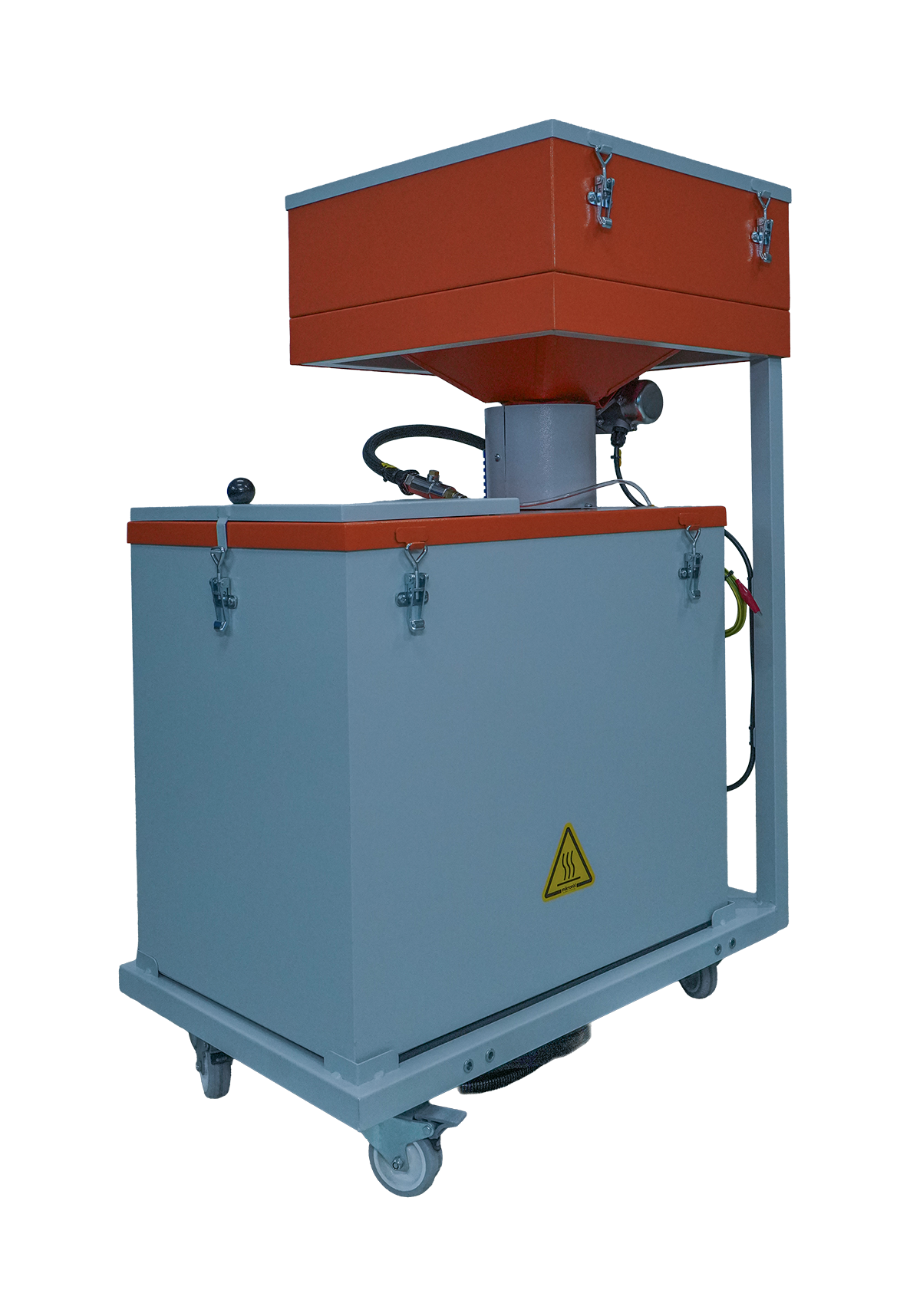

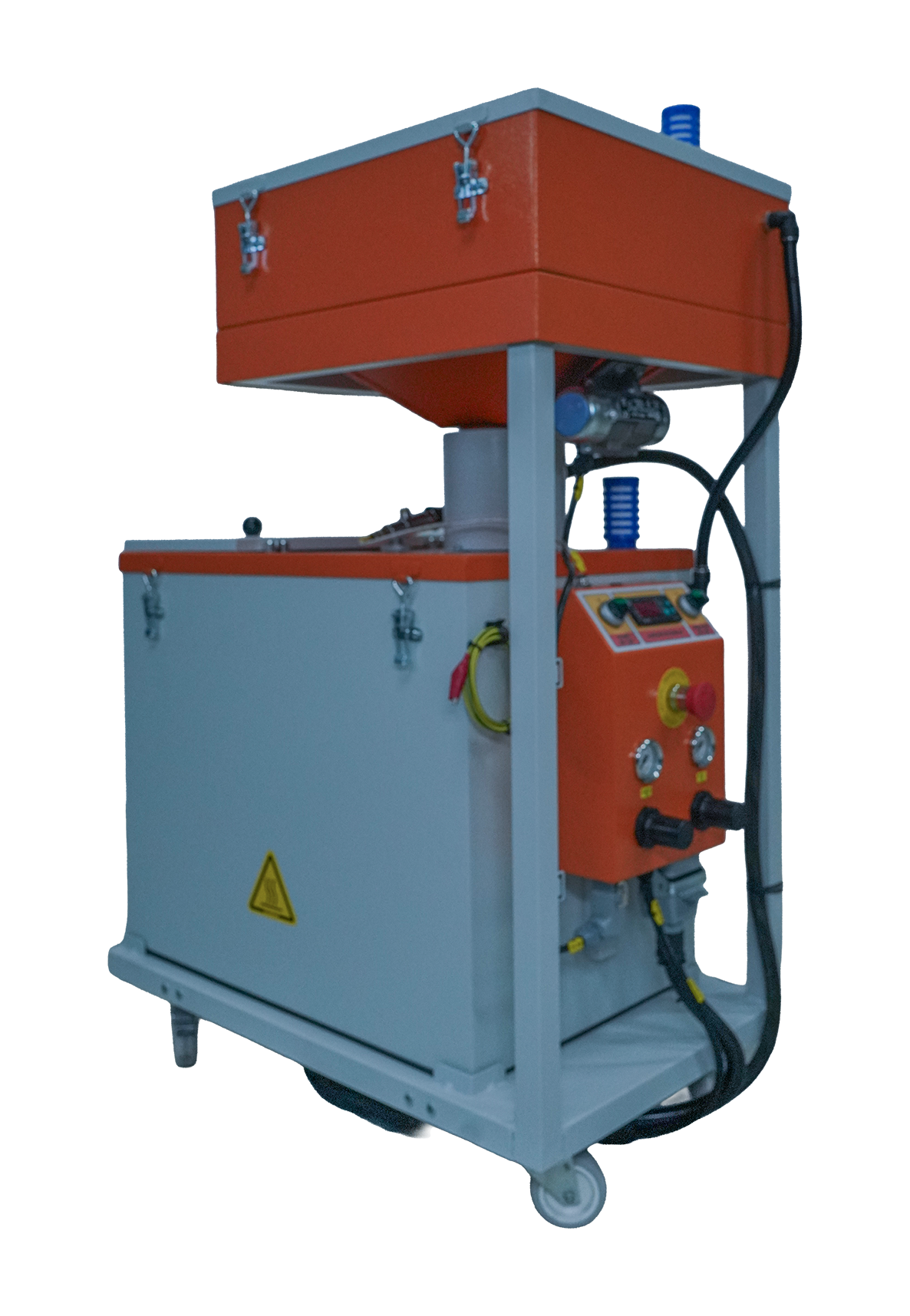

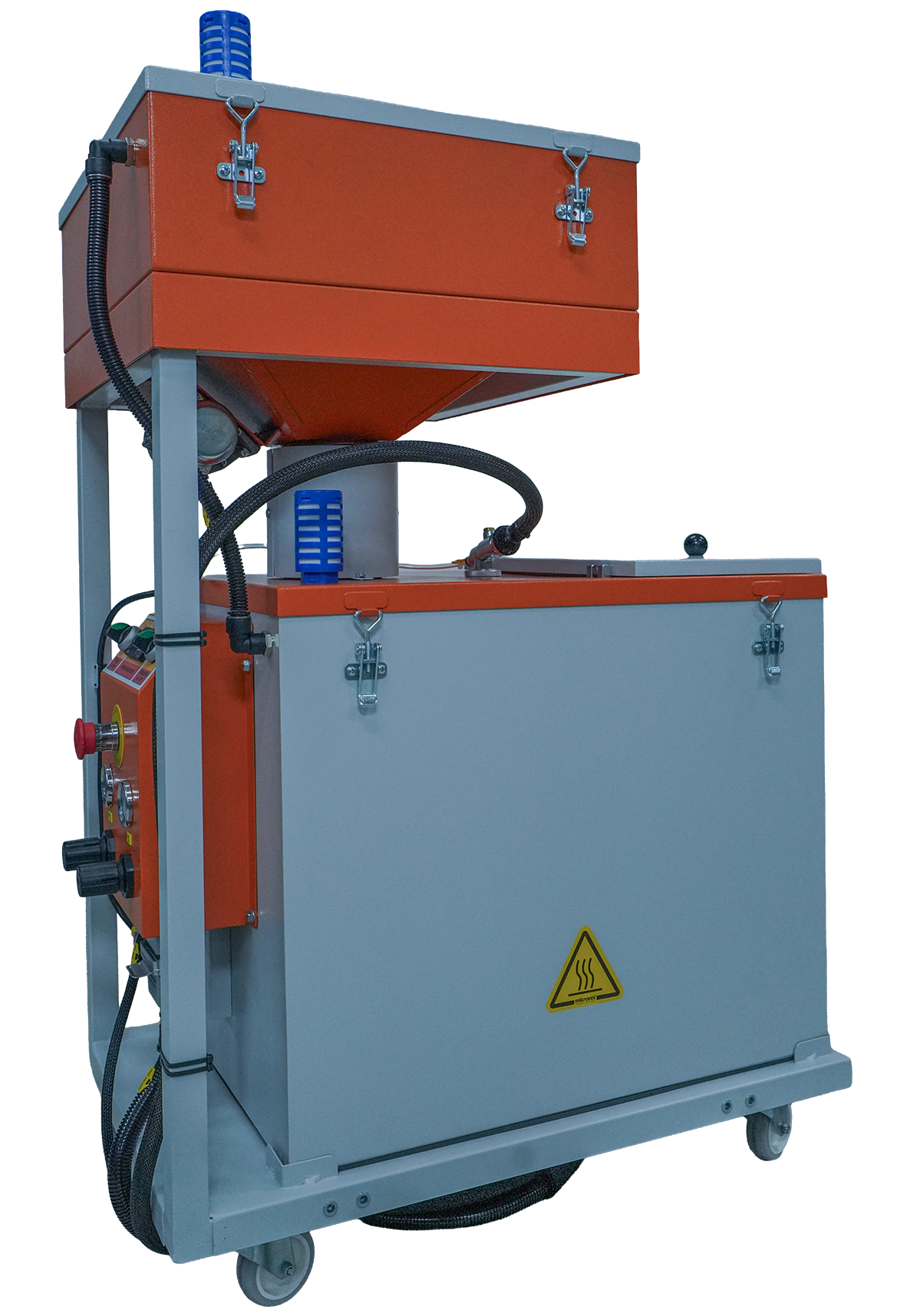

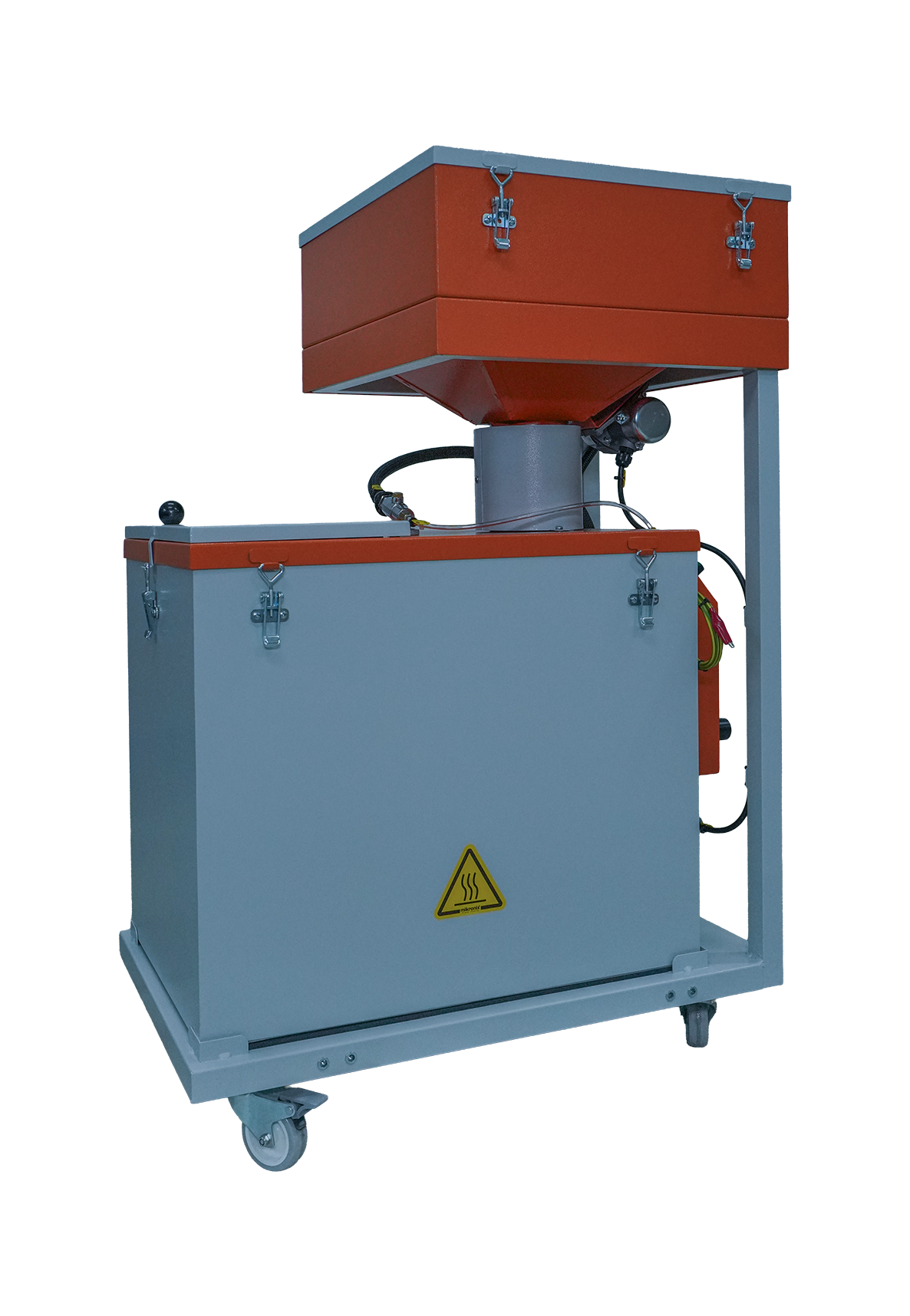

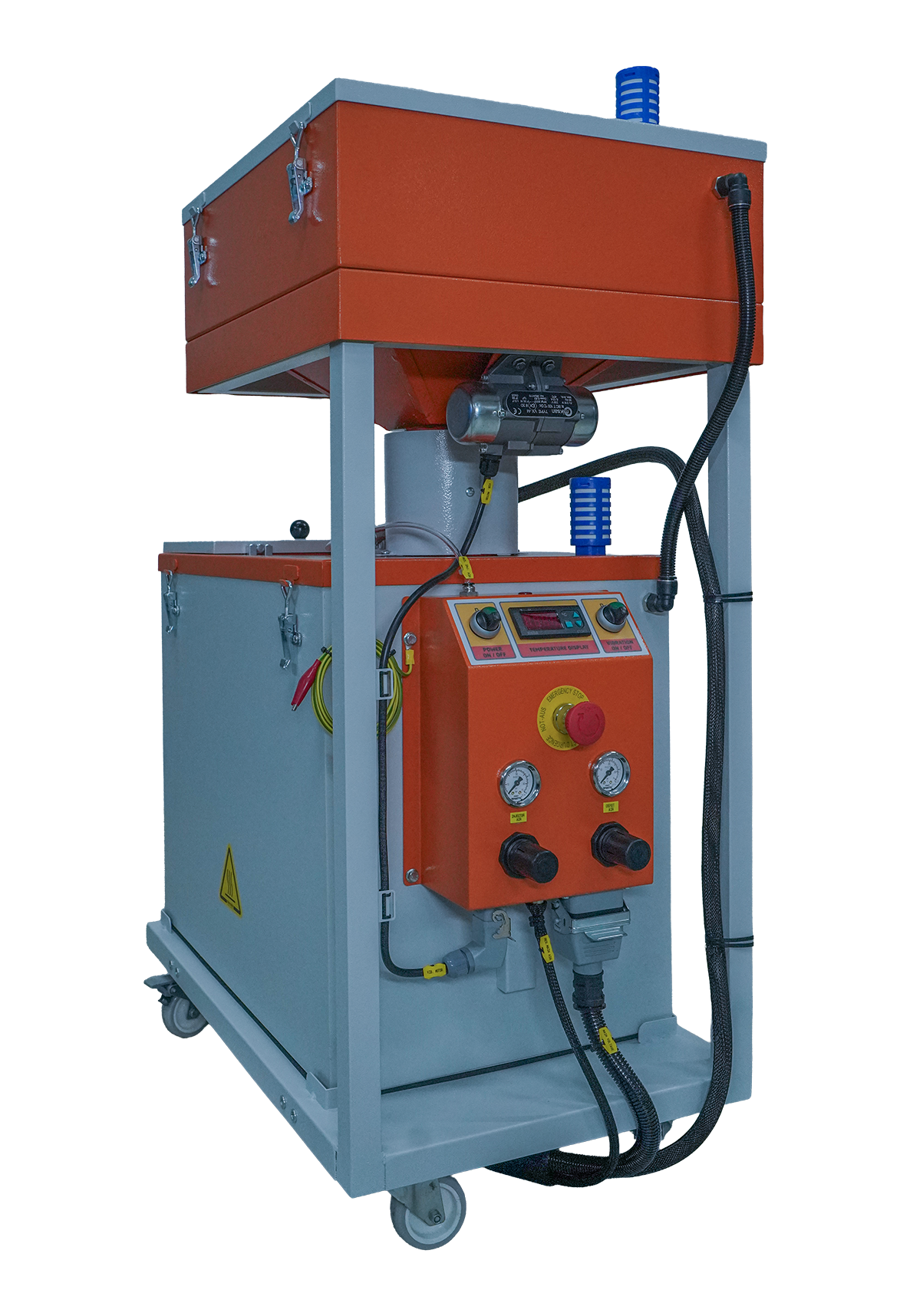

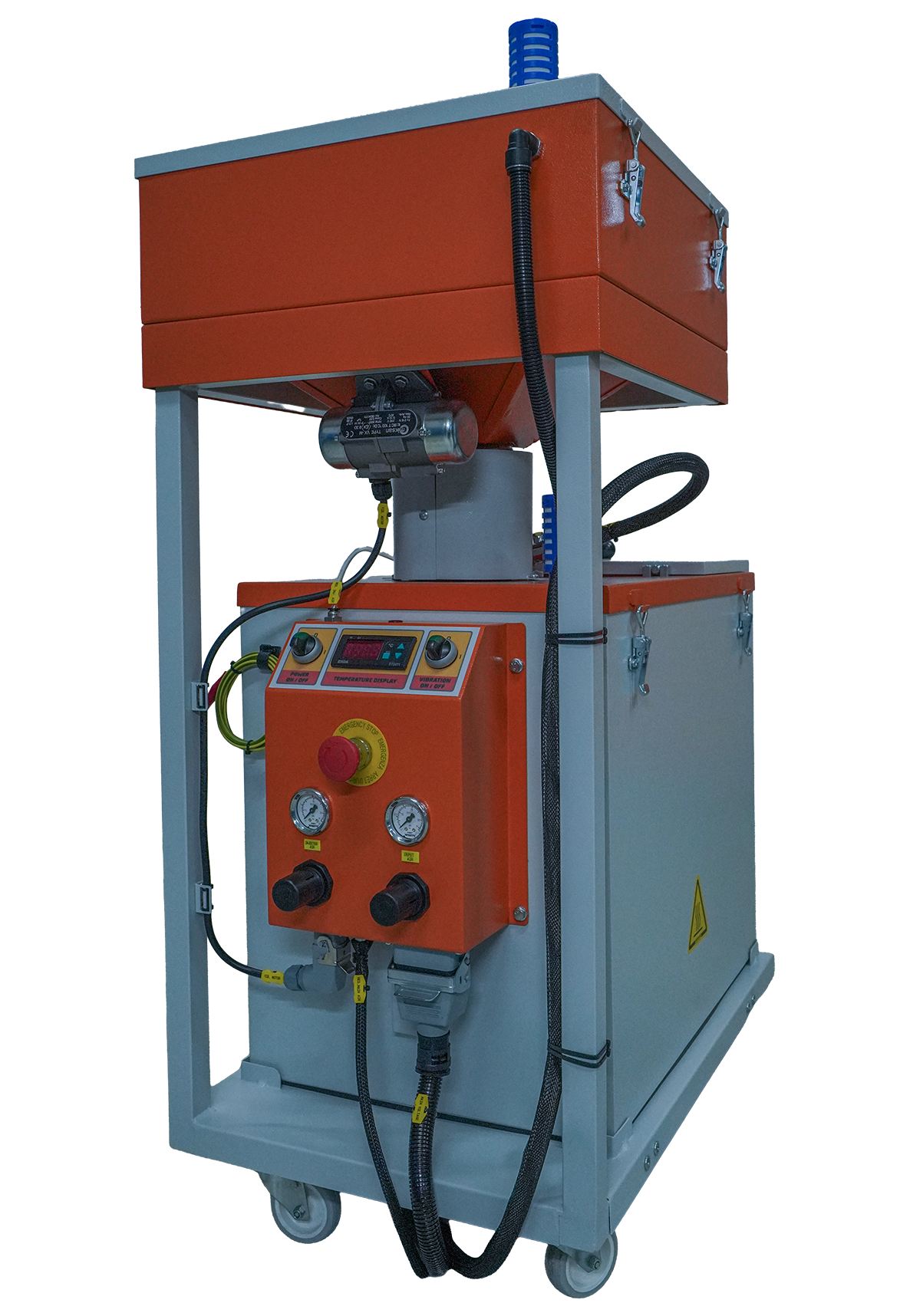

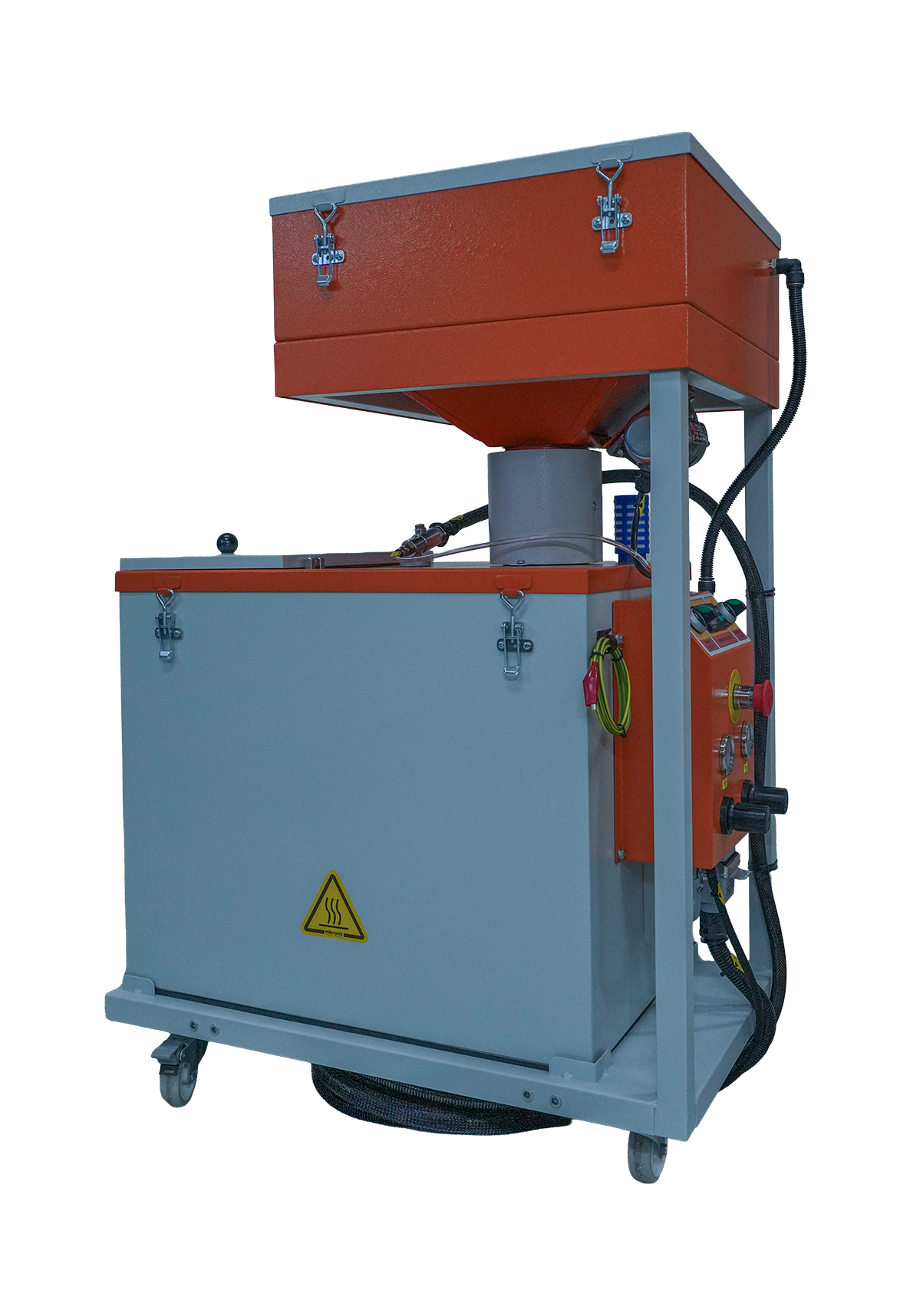

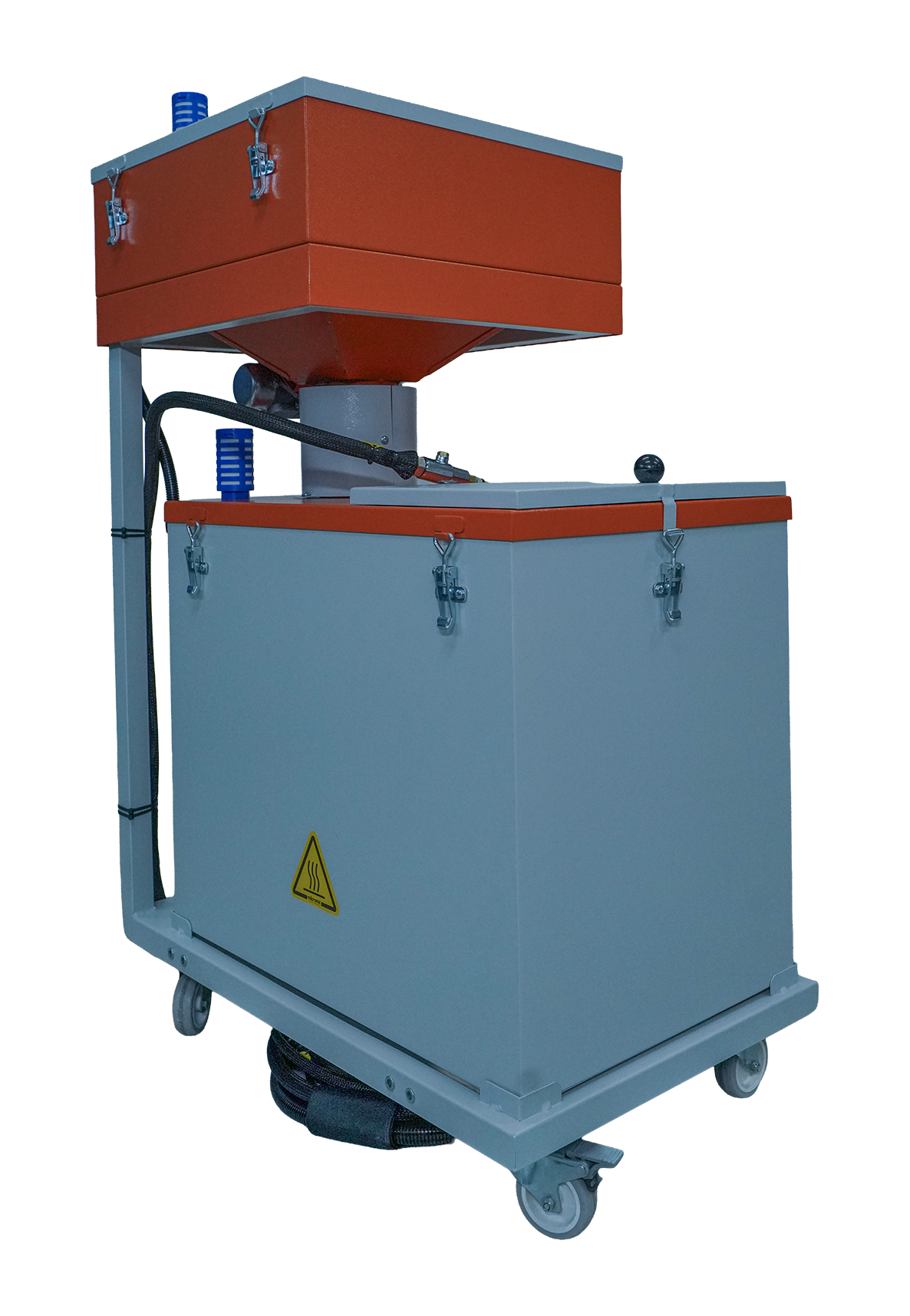

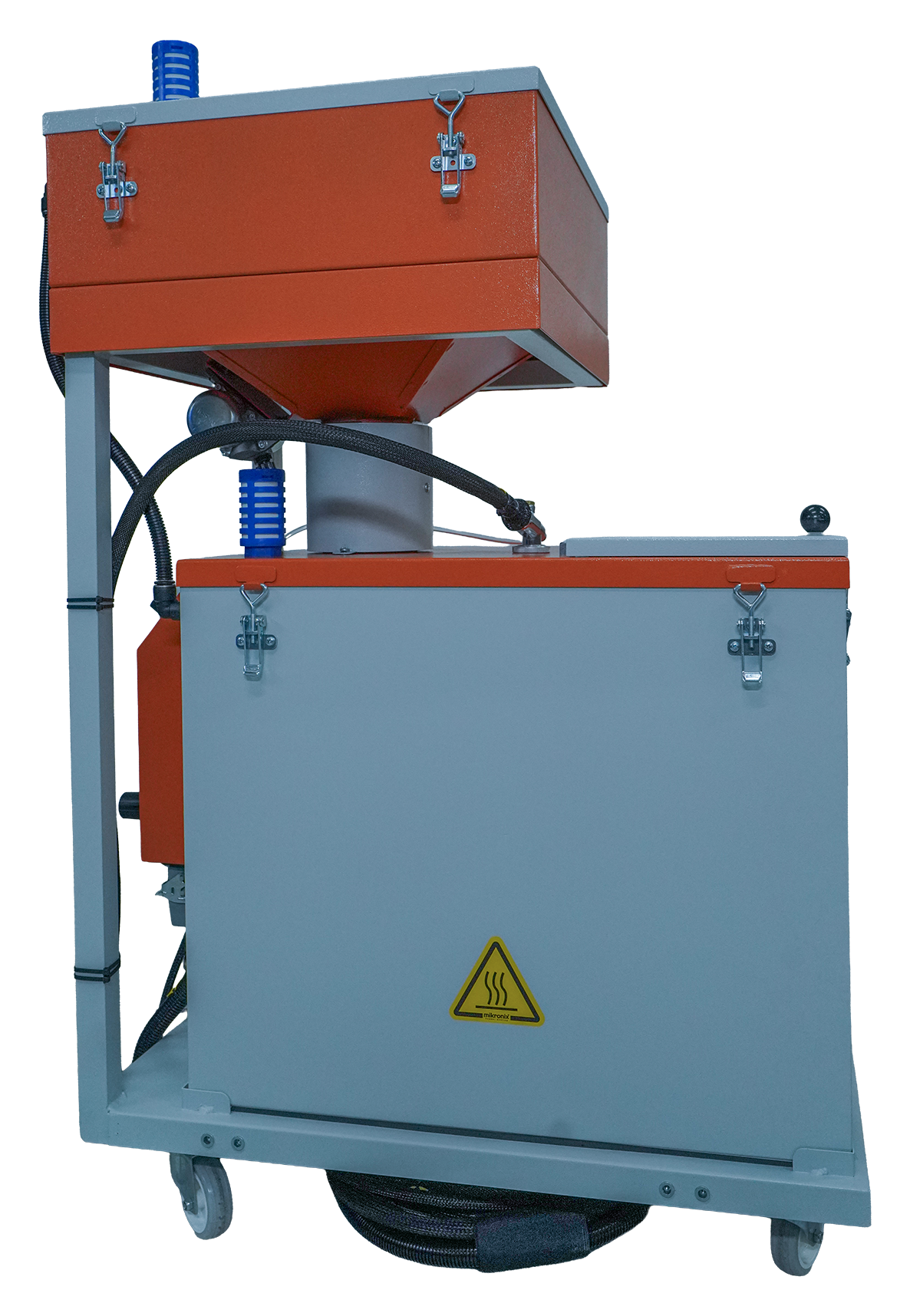

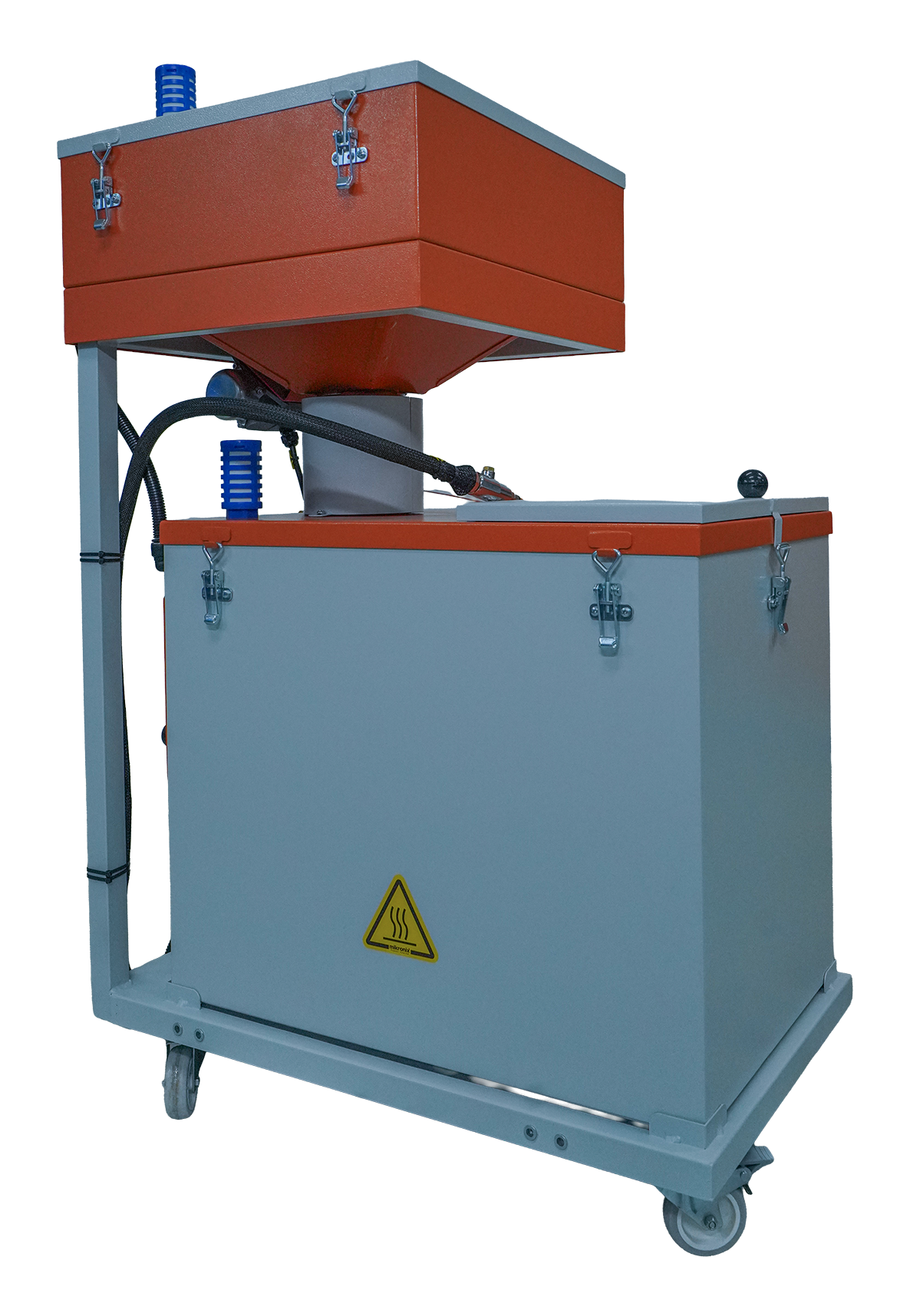

PUDRA TEMİZLEME ÜNİTESİ
Sade kullanıcı arayüzü ile operatörler için geliştirildi.
Yüksek performans stabilitesi ile 7/24 kesintisiz çalışma imkanı.
Pudra geri dönüşümünde %99’a kadar tasarruf.
Düşük maliyetli sürdürülebilirlik.
Değiştirilebilir 4 yönlendirici başlık ile farklı kablo çap ve tipleri için kaplama imkanı.
Pudra sızdırmayan iç izolasyon.
Elektrostatik kaplama kesilmesi durumunda uyarı veren elektrostatik kontrol sistemi.
Modüler 5mt lik kumanda kontrol paneli ile taşınabilir kontrol yeteneği.
Güçlendirilmiş malzemeler ile parça aşınmalarında uzun süreli dayanım.
Harici toprak hattıyla bağlı oldukları şebekedeki distorsiyondan etkilenmeden çalışma sağlarlar.

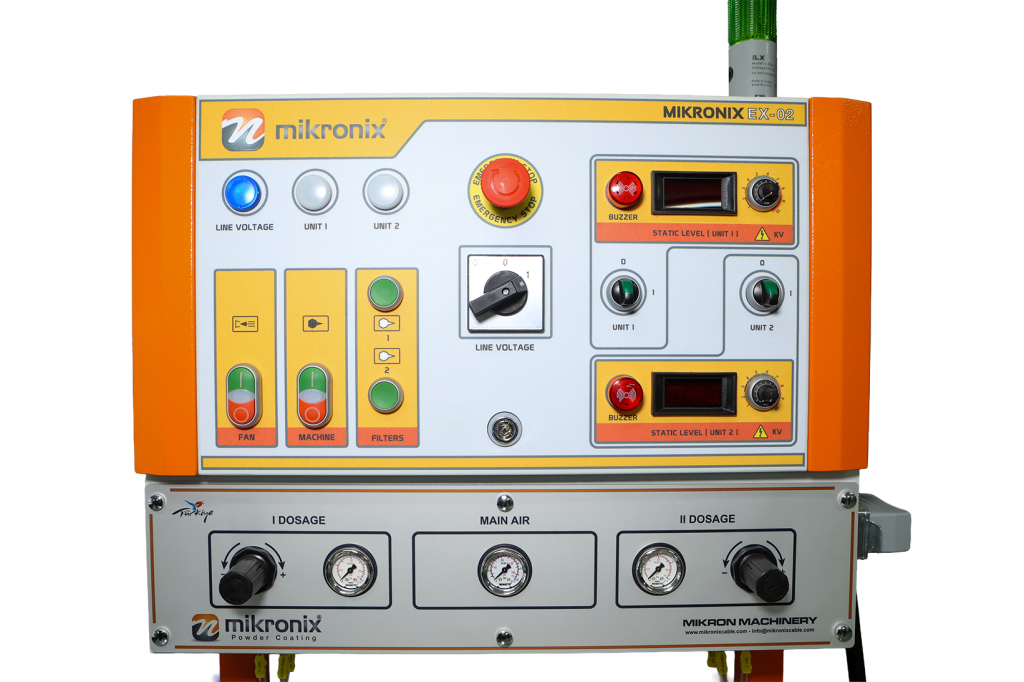

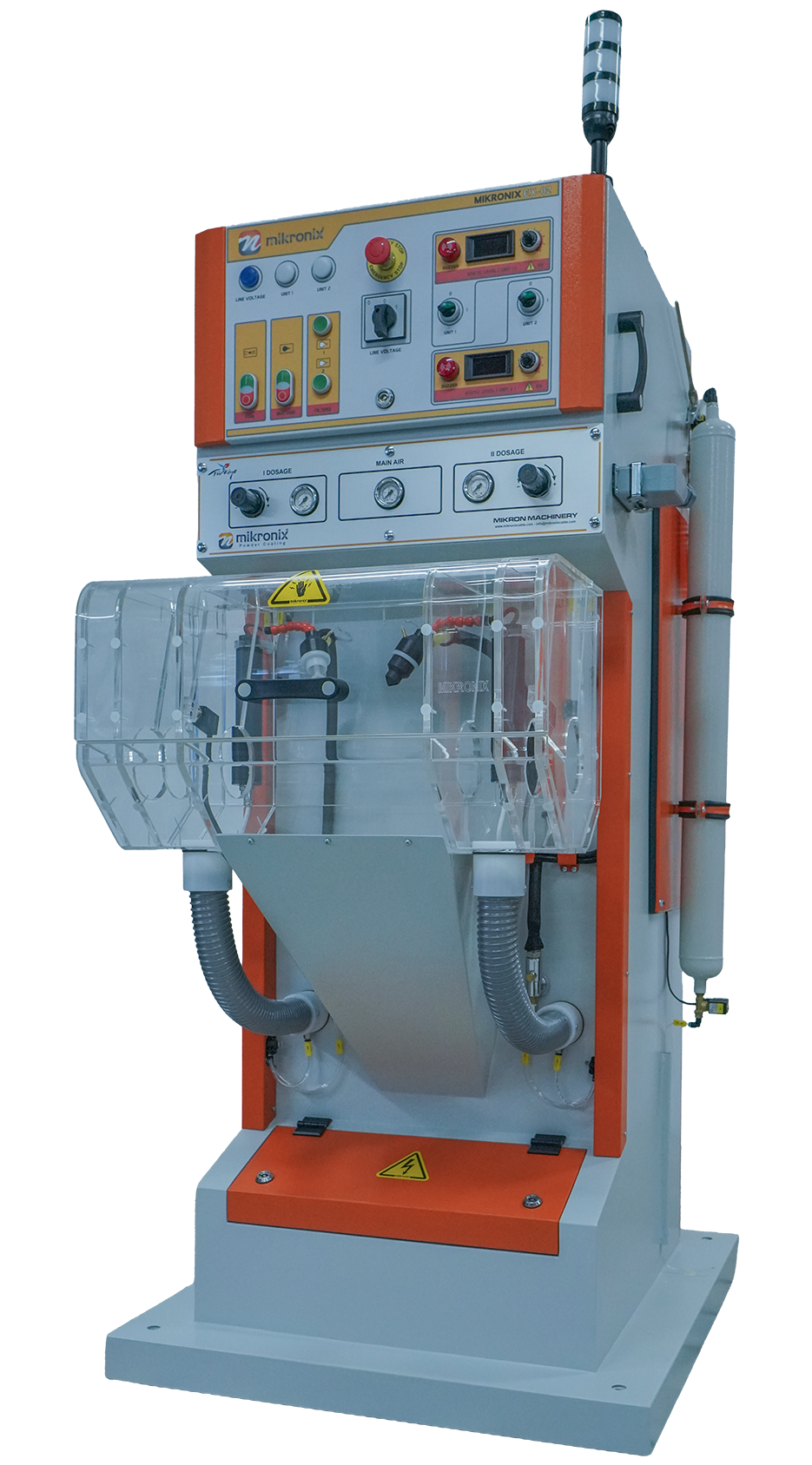

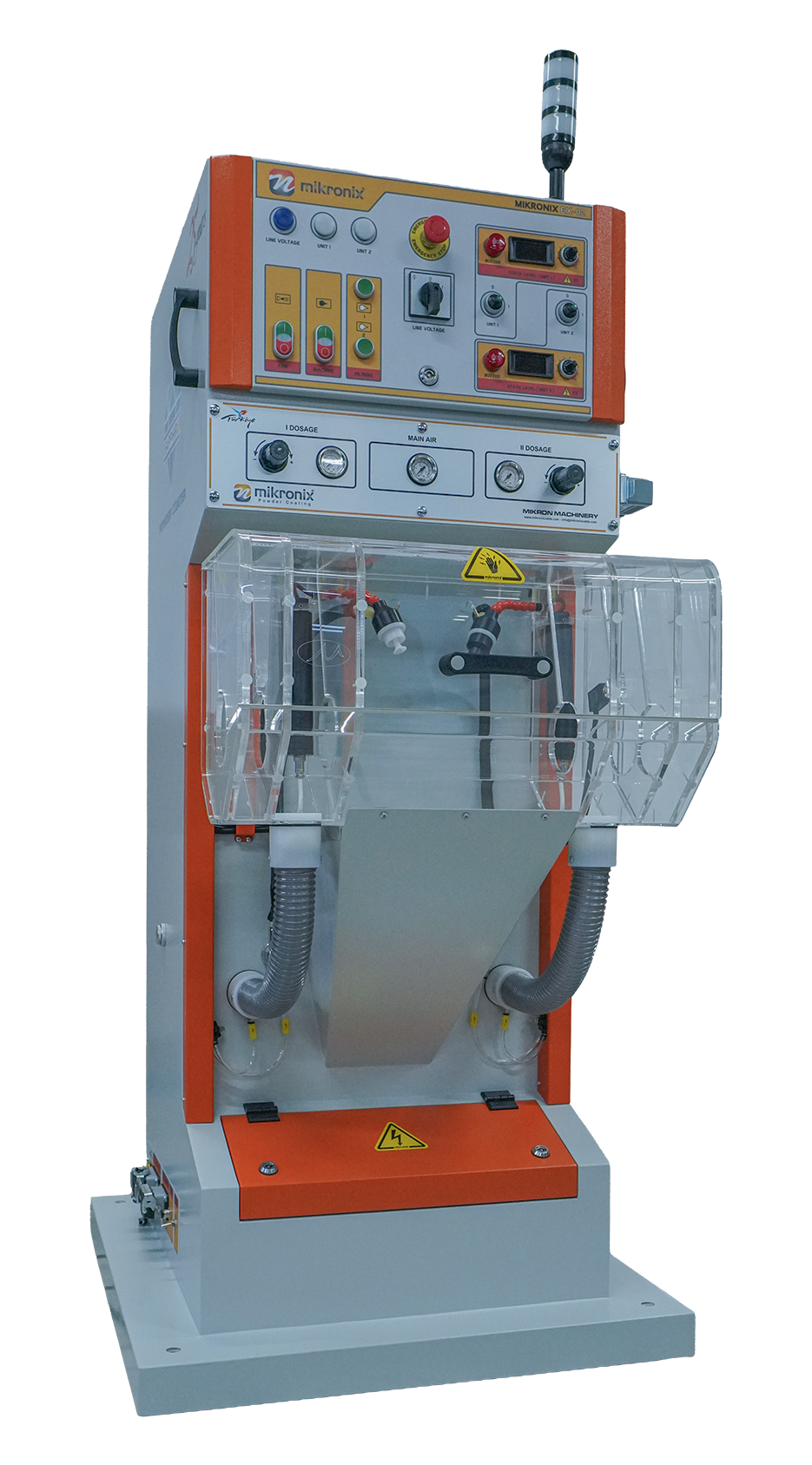

Line Voltage Işığı(Sinyal Işığı): Makineye gelen ana enerji göstergesidir. Mavi ışığın yanması makinenin çalışmaya hazır olduğunu gösterir.
Unit 1 Sinyal Işığı: I. Elektrodun tozlamasının başladığını ifade eder.
Unit 2 Sinyal Işığı: II. Elektrodun tozlamasının başladığını ifade eder.
I.Acil Stop Butonu: Acil durumlarda makine içerisindeki tüm enerjiyi keser.
Unit 1 Buzzer: Unit 1 statik hattında meydana gelebilecek arıza, statik ile kaplama anında pleksi glass kabin kapağının açılması gibi güvenlik veya statik kesilmesi durumlarında görsel ve işitsel uyarı verir.
I.Unit 1 Butonu: statikleri aktif etmek için kullanılır. Yeşil buton ışığının yanması statiklerin aktif olduğunu gösterir.
Unit 2 Buzzer: Unit 2 statik hattında meydana gelebilecek arıza, statik ile kaplama anında pleksi glass kabin kapağının açılması gibi güvenlik veya statik kesilmesi durumlarında görsel ve işitsel uyarı verir.
Unit 2 statik göstergesi:Unit 2 statik açıkken ekranda mevcut statik değerini yüzdesel olarak gösterir.
Unit 2 statik butonu kapalıyken gösterge “0” değerini. Gösterir.
Unit2 Statik ayar düğmesi: Unit 2’in statik değerinin değiştirilmesi için kullanılır. En düşük yüzdesel statik ayar aralığı min 20 ile max 100 arasındadır.
Unit 1 statik göstergesi:Unit 1 statik açıkken ekranda mevcut statik değerini yüzdesel olarak gösterir.
Unit 1 statik butonu kapalıyken gösterge “0” değerini. Gösterir.
Unit1 Statik ayar düğmesi: Unit 1’in statik değerinin değiştirilmesi için kullanılır. En düşük yüzdesel statik ayar aralığı min 20 ile max 100 arasındadır.
I.Unit 2 Butonu: statikleri aktif etmek için kullanılır. Yeşil buton ışığının yanması statiklerin aktif olduğunu gösterir.
Filters 1 Butonu: Manuel olarak 1. amino enzim filtrenin (Sol Filtre) temizlenmesi için sağlar. Makine filtre temizliklerini periyodik olarak otomatik gerçekleştirir.
Filters 2 Butonu: Manuel olarak 2. amino enzim filtrenin (Sağ Filtre) temizlenmesi için sağlar. Makine filtre temizliklerini periyodik olarak otomatik gerçekleştirir.
I.Machine Button: Pudra püskürtme sistemlerinin başlatılmasını sağlar. Yeşil düğme(1) ile aktif edilir.Kırmızı düğme (0) ile sistem kapatılır. Beyaz ışık (1) sistemin aktif olduğunu gösterir.
I.Fan Butonu: Makine emiş sisteminin başlatılmasını sağlar.Yeşil düğme(1) ile aktif edilir.Kırmızı düğme (0) ile sistem kapatılır. Beyaz ışık (1) sistemin aktif olduğunu gösterir.
I.Dossage: Kaplama sırasında I. Elektrottan püskürtülen pudranın oranını kontrol etmek için kullanılır
I.Dossage göstergesi: Kaplama sırasında I.Elektrottan püskürtülen pudranın basınç değerini gösterir.
II.Dossage: Kaplama sırasında II. Elektrottan püskürtülen pudranın oranını kontrol etmek için kullanılır
II.Dossage göstergesi: Kaplama sırasında II.Elektrottan püskürtülen pudranın basınç değerini gösterir.

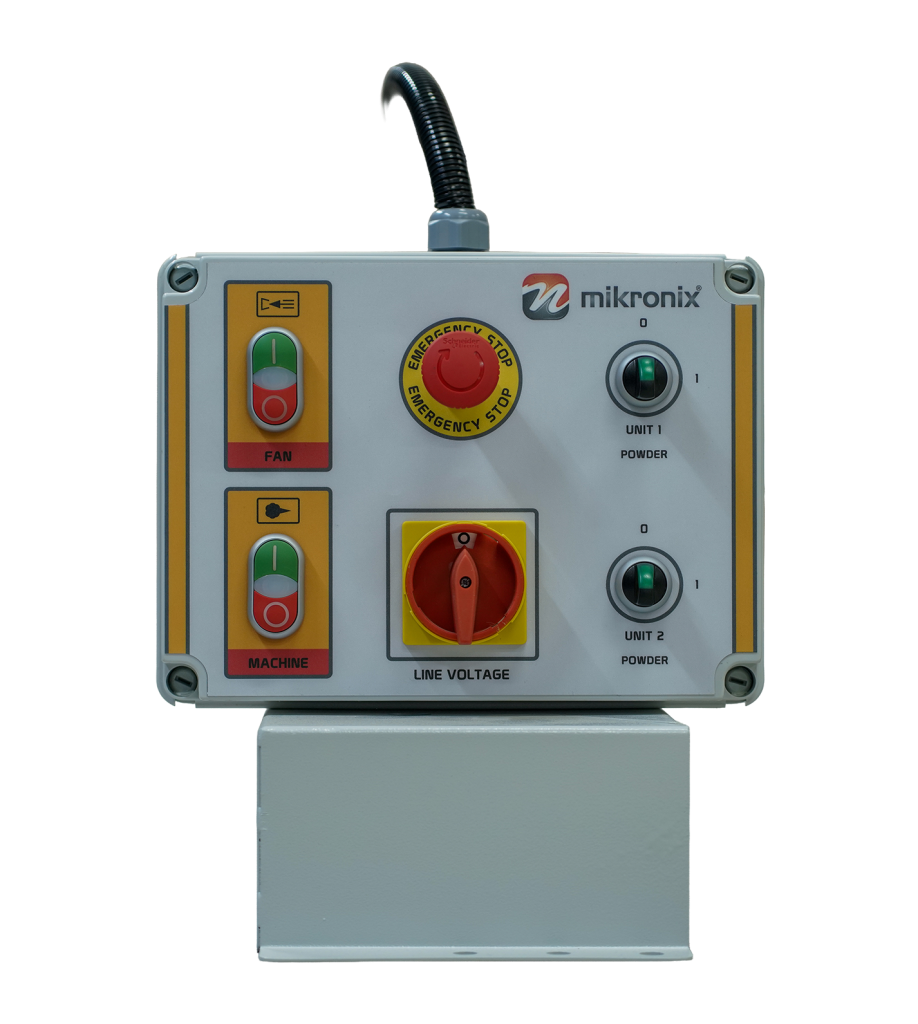

I.Pako Anahtarı: Makine genel enerji anahtarı.
II.Fan Butonu: Makine emiş sisteminin başlatılmasını sağlar.Yeşil düğme(1) ile aktif edilir.Kırmızı düğme (0) ile sistem kapatılır. Beyaz ışık (1) sistemin aktif olduğunu gösterir.
II.Acil Stop Butonu: Acil durumlarda makine içerisindeki tüm enerjiyi keser.
II.Unit 1 Butonu: statikleri aktif etmek için kullanılır. Yeşil buton ışığının yanması statiklerin aktif olduğunu gösterir.
II.Unit 2 Butonu: statikleri aktif etmek için kullanılır. Yeşil buton ışığının yanması statiklerin aktif olduğunu gösterir.
II.Pako Anahtarı: Makine genel enerji anahtarı.
II.Machine Butonu: Pudra püskürtme sistemlerinin başlatılmasını sağlar. Yeşil düğme(1) ile aktif edilir.Kırmızı düğme (0) ile sistem kapatılır. Beyaz ışık (1) sistemin aktif olduğunu gösterir.
